北京遠洋拉威毛細管空調工程案例
北京遠洋拉威位于北京首都機場輔路東葦路出口，工程建筑面積約12000平方。建筑風格為老北京的歐式建筑風格，分為地上三層，地下一層。本工程已經于2016年開始施工，到目前為止還在施工過程中。

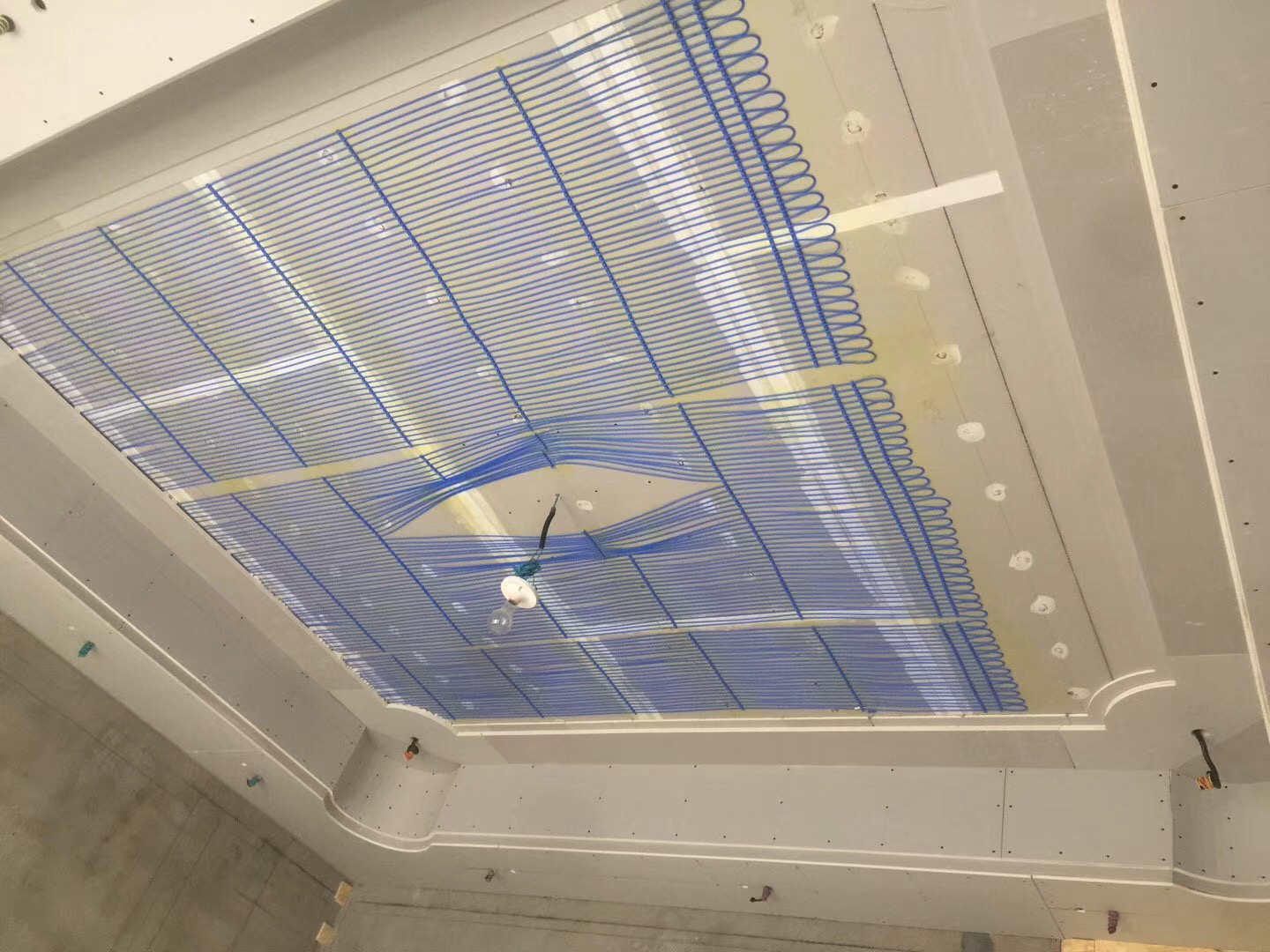

毛細管網空調的冷熱源為地源熱泵系統，共打100米深，DN32雙U40個孔，主機選用意大利克門特內循環系統。主機一共三臺，一臺制冷量195KW，型號AQSW0552。本臺主機只對整個毛細管網系統提供冷源。一臺是AQSW0512，制冷量165KW，這臺主機只承擔新風除濕所需要的冷源，除濕給水溫度3-8度。還有一臺是AQSW0412，制熱量：135KW。該機組獨立承擔生活熱水和游泳池所需要的熱源供應。

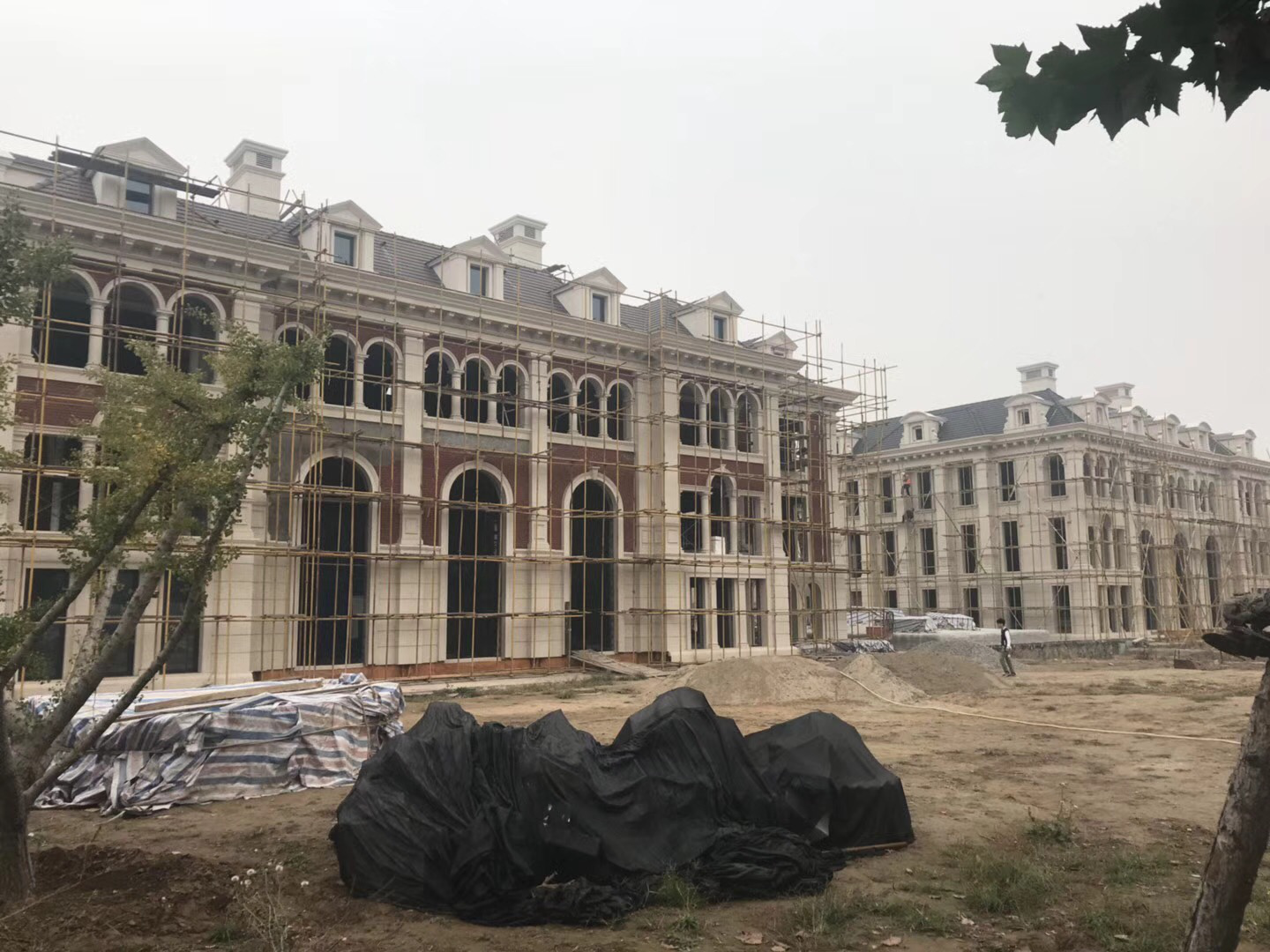

正施工過程中的遠洋拉威12號和13號樓
毛細管系統恒溫?fù)Q熱中心設計說明
換熱站具體要求如下：
1、采用不銹鋼板式換熱器，分為冬夏季模式；夏季時：一次側進出水溫為7~12℃，冷量18kw；冬季時：進出水溫為45~40℃，熱量約18kw，水流量3.1m3/h，系統運行壓力0.3MPa，不需要水泵；一次側供回水接口DN32。一次側進出水溫差為5℃。
2、二次側夏季模式時進出水溫為19~16℃，冷量18kw；冬季模式時進出水溫為32~29℃，熱量約18kw，水流量6m3/h，系統運行壓力0.3MPa，水泵楊程22米（配格蘭富或威樂品牌），循環管路管徑：DN40；二次側夏季模式時出水溫度設定范圍為16~19℃，控制精度為±1℃；冬季模式時出水溫度設定范圍為32~29℃，控制精度為±1℃；夏季時如控制異常，導致二次側供水
3、溫度低于設定值2.5℃時停止二次側水泵，并聲光報警。二次側進出水溫差為3℃。
4、要求制造底座和殼體，將換熱站及控制系統等用殼體包圍；箱體體積盡量點地面積小，可適當增加高度，為盡可能縮小機組尺寸，可考慮使用銅管代替鍍鋅鋼管。
5、控制要求：通過調節一次側比例三通閥的開度，控制二次側出水溫度，二次水進水出水溫度顯示；一次側進出水溫度顯示。手操器要求采用彩色觸摸屏，主要電器件品牌要求：接觸器、斷路器、繼電器等采用施耐德品牌。主控板要有電源開關、二次溫度設置功能。顯示設置溫度、現在溫度。
6、為節省空間縮小機組尺寸，二次側不安裝膨脹罐。

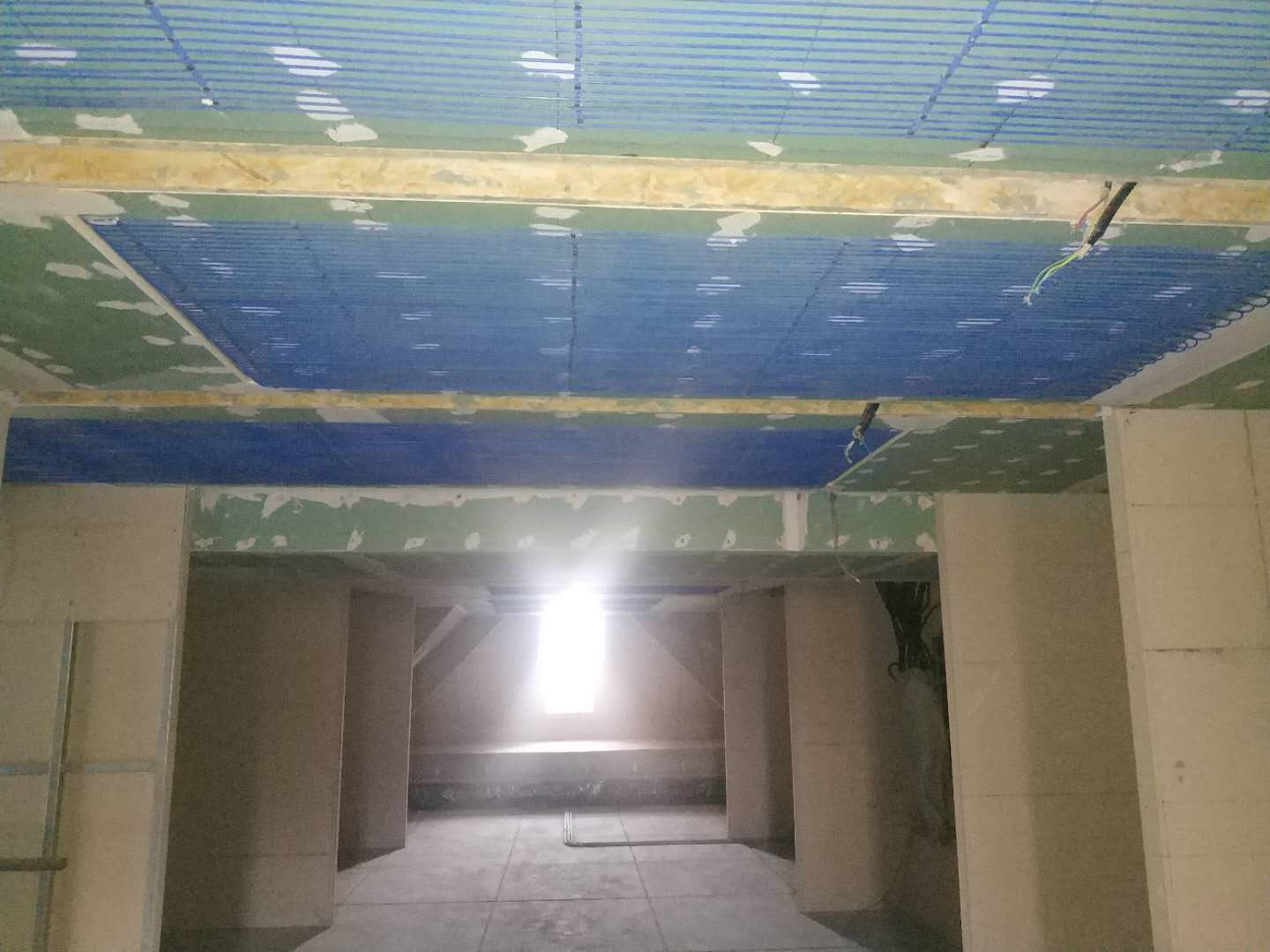

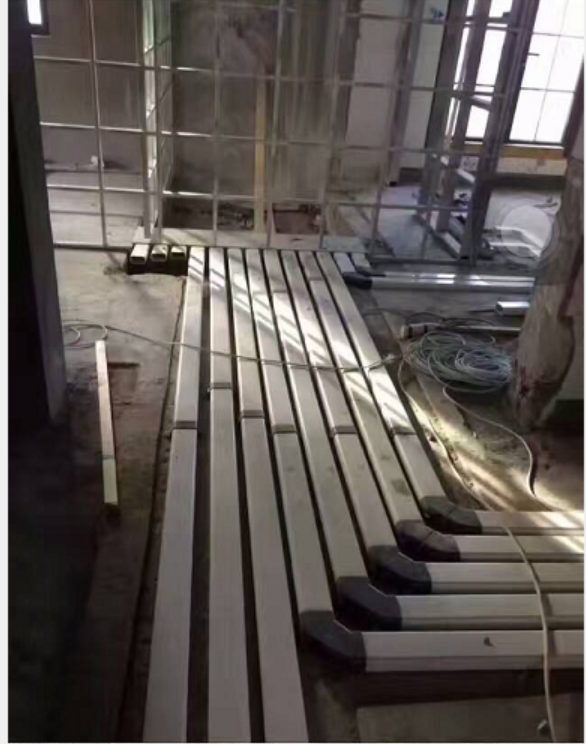

施工過程中的地送風管網

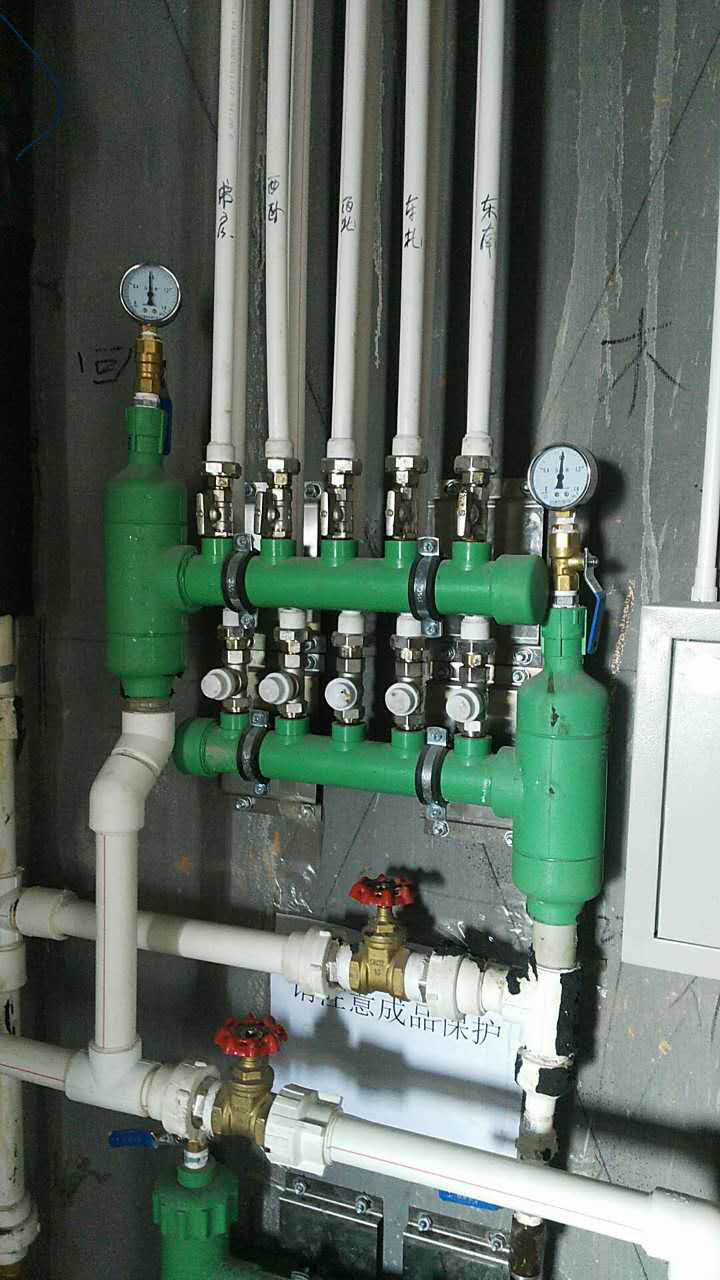

現場安裝的分集水器

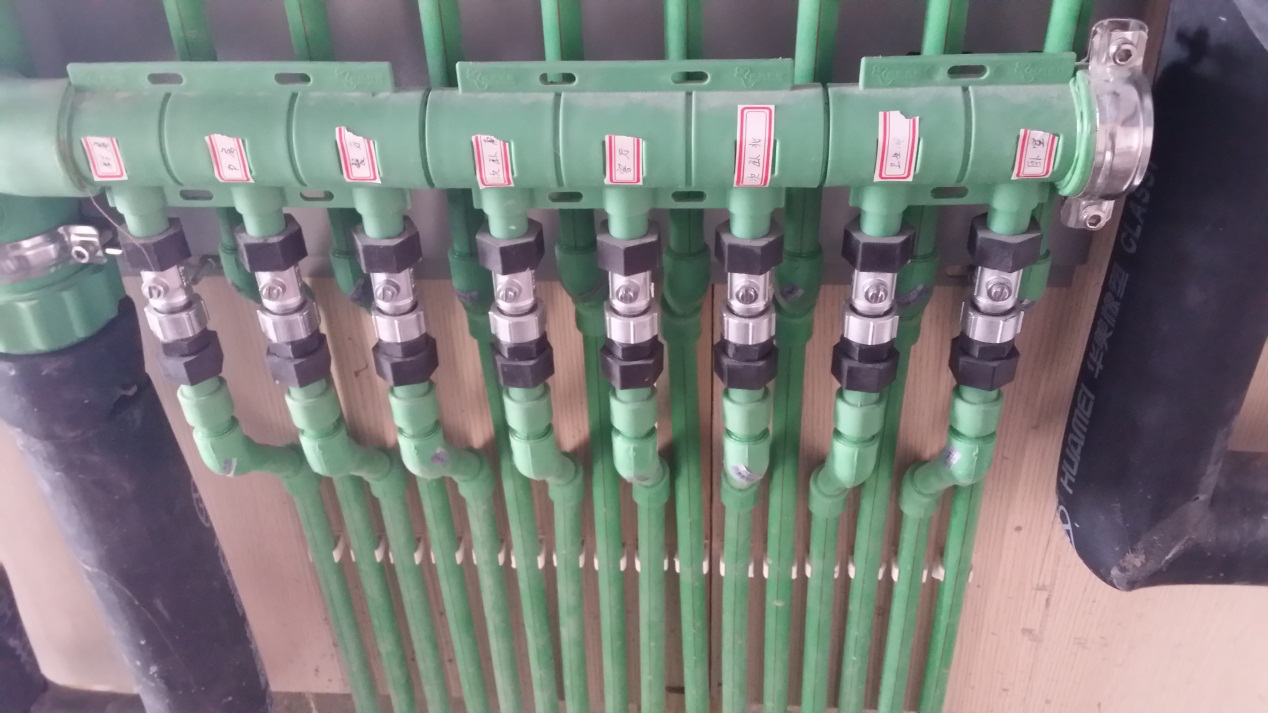

毛細管網分集水器

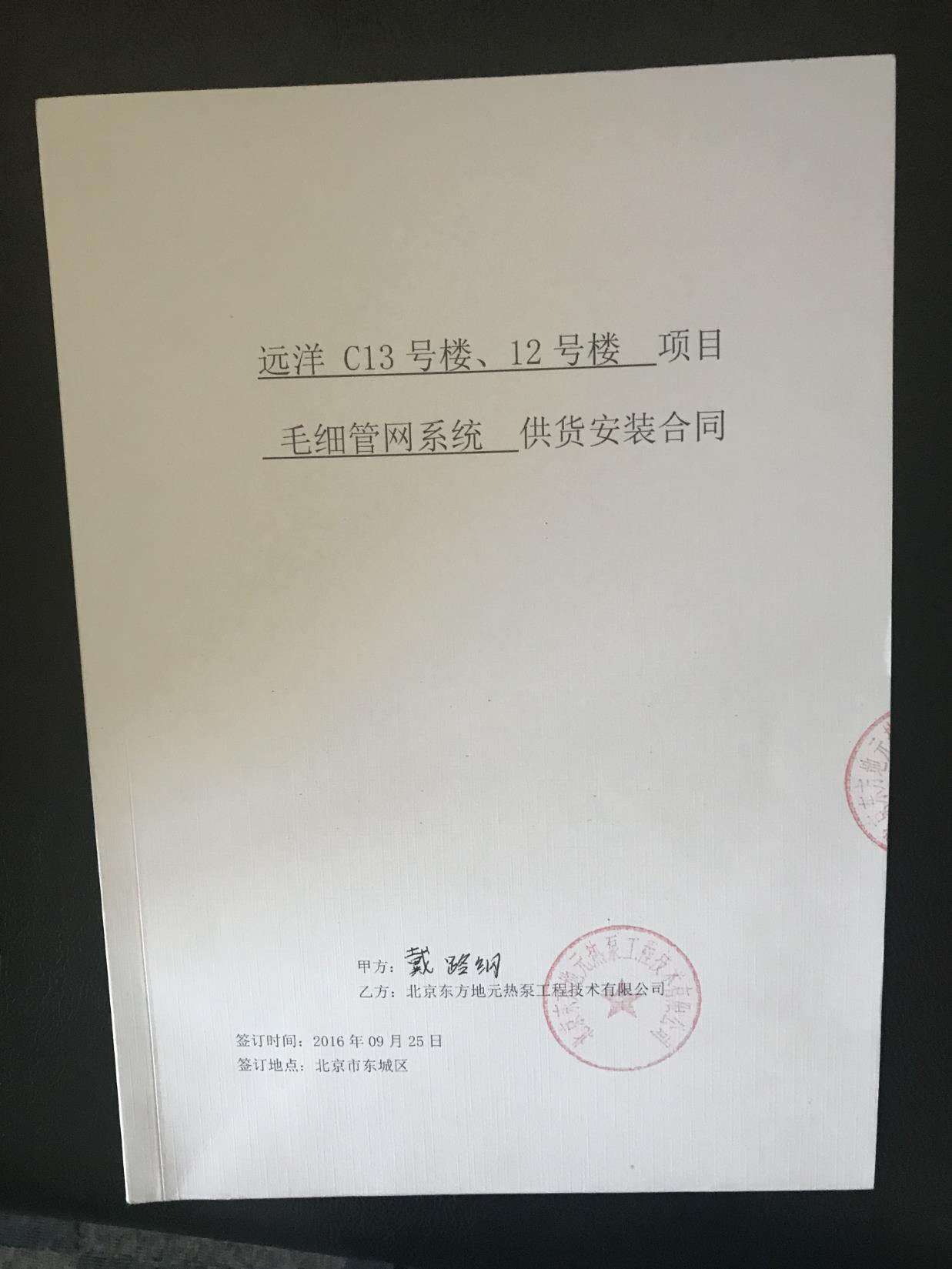

遠洋拉威毛細管網空調工程合同文件
北京東方地元熱泵工程技術有限公司
二○一九年二月二十七日
